ZENITH 1800 Automatische blokmachine

1800 automatische vaste fineerblokvormmachine

Het Duitse model van ‘vakmanschap’

Top intelligente productieapparatuur

De ZENITH 1800 automatische blokmaakmachine is een voorbeeld van succesvolle verbetering gebaseerd op de principes van mechanisch ontwerp, gekenmerkt door snelle productie, producten van hoge kwaliteit en diversificatie van de productie, terwijl het unieke ontwerpconcept van de machine een nauwkeurige bediening en bedieningsgemak mogelijk maakt. en onderhoud, waardoor het nog efficiënter wordt bij de productie van straatstenen met een weefsellaag, trottoirbanden, enz., ondanks de steeds strengere technische veiligheidseisen.
Om de cyclustijden te minimaliseren en het productieproces te optimaliseren, heeft Zenit uitgebreid samengewerkt met gerenommeerde componentenbedrijven om de hydraulische en elektrische systemen te verbeteren. De vier hoofdbewegingen van de verbeterde machine model 1800 – het heffen van de matrijs, het heffen van de indenter, de aandrijving van het basisinvoerframe en de stofaanvoerframeaandrijving – worden allemaal bestuurd door HNC-besturingscircuits. Hierdoor kan de machine sneller en nauwkeuriger werken.
Zenit heeft voor Model 1800 een nieuw trilsysteem ontwikkeld om capaciteitsbeperkingen te doorbreken, waaronder het gebruik van een nieuw ontwikkelde frequentiegeregelde motorvibrator, waardoor de machine stabieler en flexibeler wordt en het Model 1800 in staat wordt gesteld om tot een maximum oppervlakte van 1.400 x 1.400 mm (pallets).

Intelligent interactief systeem

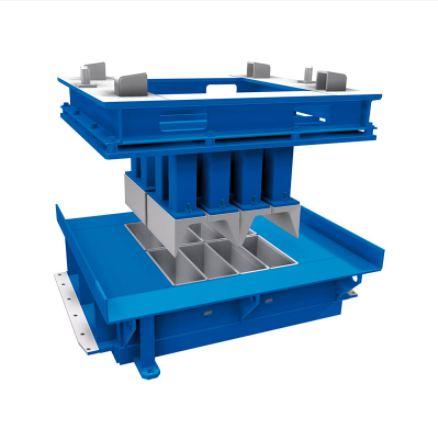

snel matrijswisselsysteem

servo-vibratiesysteem

technologie voor hangende stoffen

Technisch voordeel

Onderhoudsvrije scharnierlagers

Lagers van matrijsgeleidingskolommen

Hydraulisch aangedreven materiaalverdeelapparaat

Bufferapparaat voor hydraulische accumulatie

Visualisatie van de werking en vertrouwelijkheid van het apparaat:
Het besturingssysteem is eenvoudiger en gebruiksvriendelijker, de controllers van de ZENITH 1800 Automatic Block Making Machines zijn van het merk Siemens, alle machinecomponenten worden weergegeven op een computermonitor met visualisatiesysteem WinCC (Microsoft Windows Control Centre, Siemens), werkend systeem Windows XP Professional. De apparatuur is uitgerust met een vertrouwelijkheidsapparaat, bepaalde functies kunnen alleen worden aangepast door geautoriseerd personeel, zodat alleen geautoriseerd personeel de machine kan bedienen, dit rapport wordt opgeslagen in het systeem.

Onderhoudsvrij scharnierlagerontwerp:
De hydraulische cilinders en aandrijfassen van de machine zijn voorzien van onderhoudsvrije scharnierlagers en aan de hefarm een ​​draaibare riem voor het snel wisselen van bouten, wat het vervangen van bouten vergemakkelijkt en de machine gemakkelijk te onderhouden maakt.

Geoptimaliseerd tafeltrillingssysteem:
Het tafeltrilsysteem bestaat uit een triltafel verdeeld in drie secties, een trilsysteem met frequentiegestuurde trilmotoren, zes eenmotorige trilmotoren met traploos instelbare trilkracht en een maximale centrifugale trilkracht van 170 kN. Voortrilling en hoofdtrilling kunnen worden gecombineerd door verschillende trilmotoren, die vanaf het bedieningspaneel kunnen worden aangepast, waardoor de machine zowel stabiel als flexibel is en de controle op de kwaliteit van de benodigde metsellaag wordt gegarandeerd.

Hydraulische aandrijving van de fabricage-eenheid:
De fabricage-eenheid is door middel van een hydraulische kleminrichting verbonden met het frame van de hoofdmachine. Door middel van een elektrische aansluiting kan de vervaardigingseenheid eenvoudig op een onafhankelijke doekhoogte worden ingesteld. De stoffenwagen wordt aangedreven door een hydraulische cilinder met hefboomas en de drijfstang kan worden afgesteld om de parallelle beweging van de vrachtwagen te garanderen. Aan de voorzijde van de doekwagen is een pneumatische schraapinrichting gemonteerd. De schraapinrichting heeft een instelbare bewegingsbaan en zorgt voor een effectieve reiniging.

Hydraulische accumulatorbuffer:
De apparatuur kan worden uitgerust met een optionele hydraulische accumulatorbuffer, die via het HNC-regelcircuit een snelle en nauwkeurige bediening van de apparatuur mogelijk maakt en deze tijdens bedrijf in een nauwkeurige en slijtagearme toestand houdt.

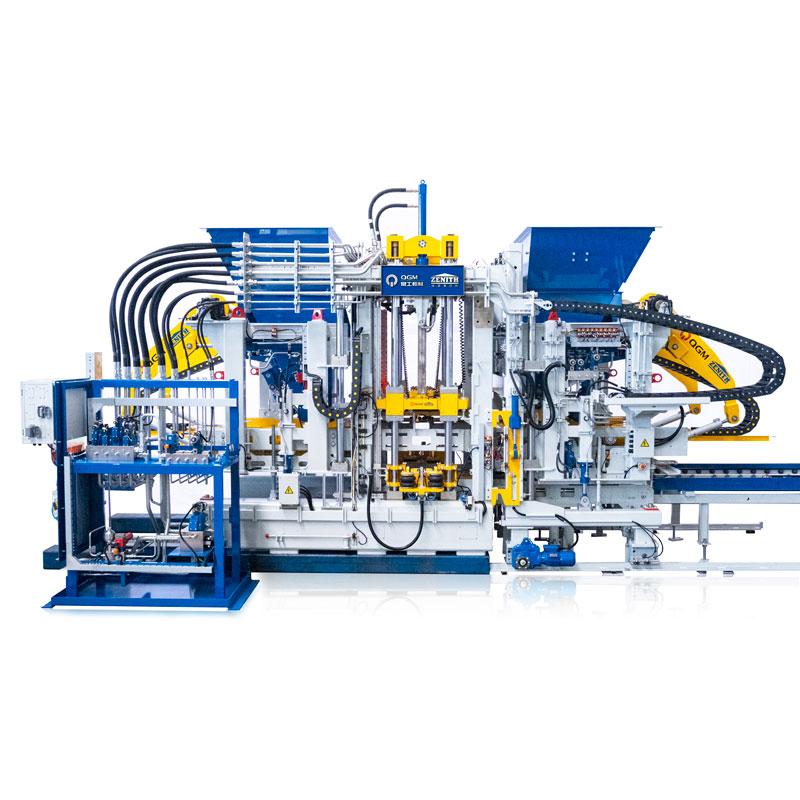

Vooraanzicht van ZENITH 1800

Productparameter

1800 Blokvervaardigingsmachine Productielijn Technisch overzicht

Technische toepassingsgevallen

Muur bouwen

Tuin Decoratie

Park bestratingsafwerkmachine

Productvoorbeelden

Bestratingsafwerkmachine

DecoratiefBlok

DecoratiefBlok
